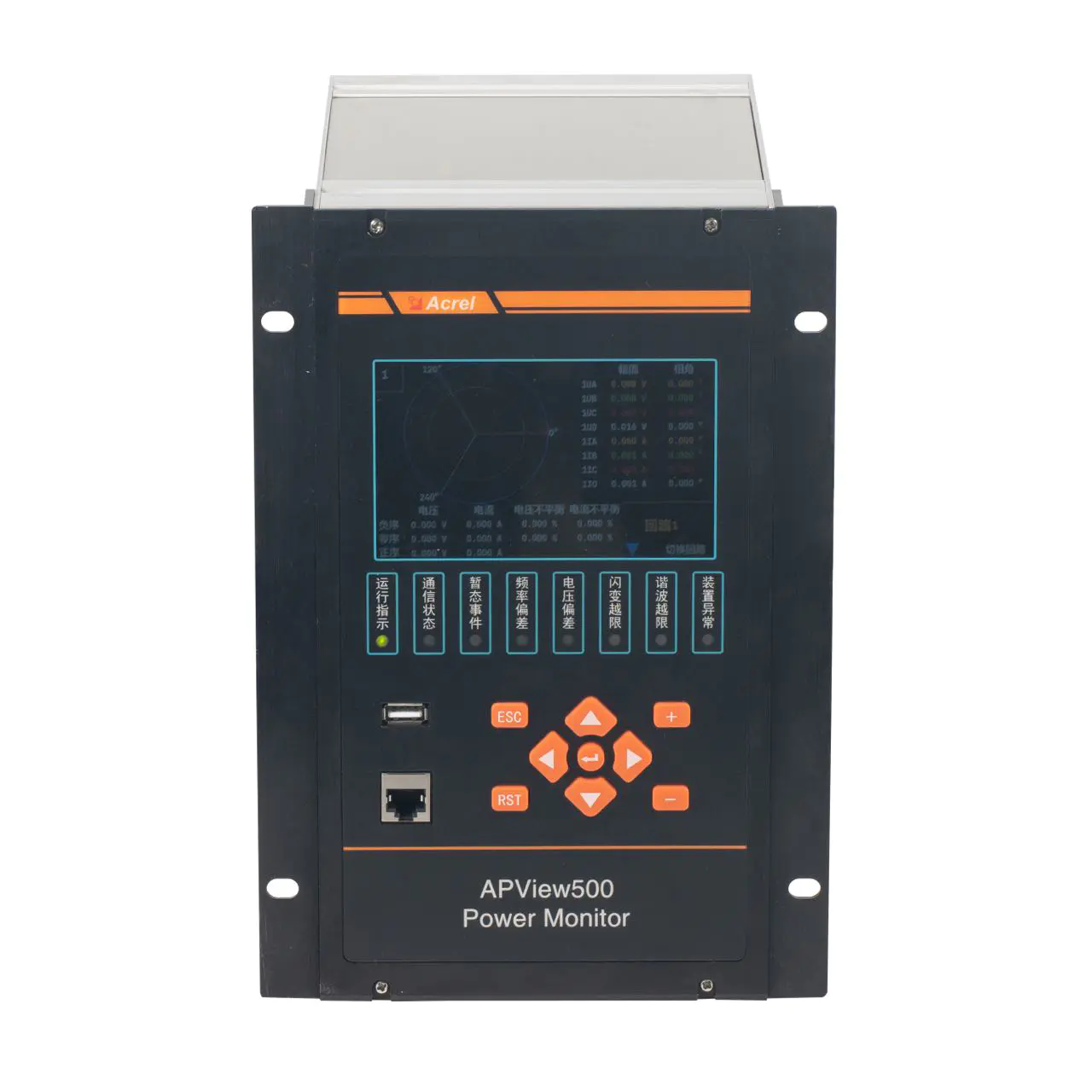

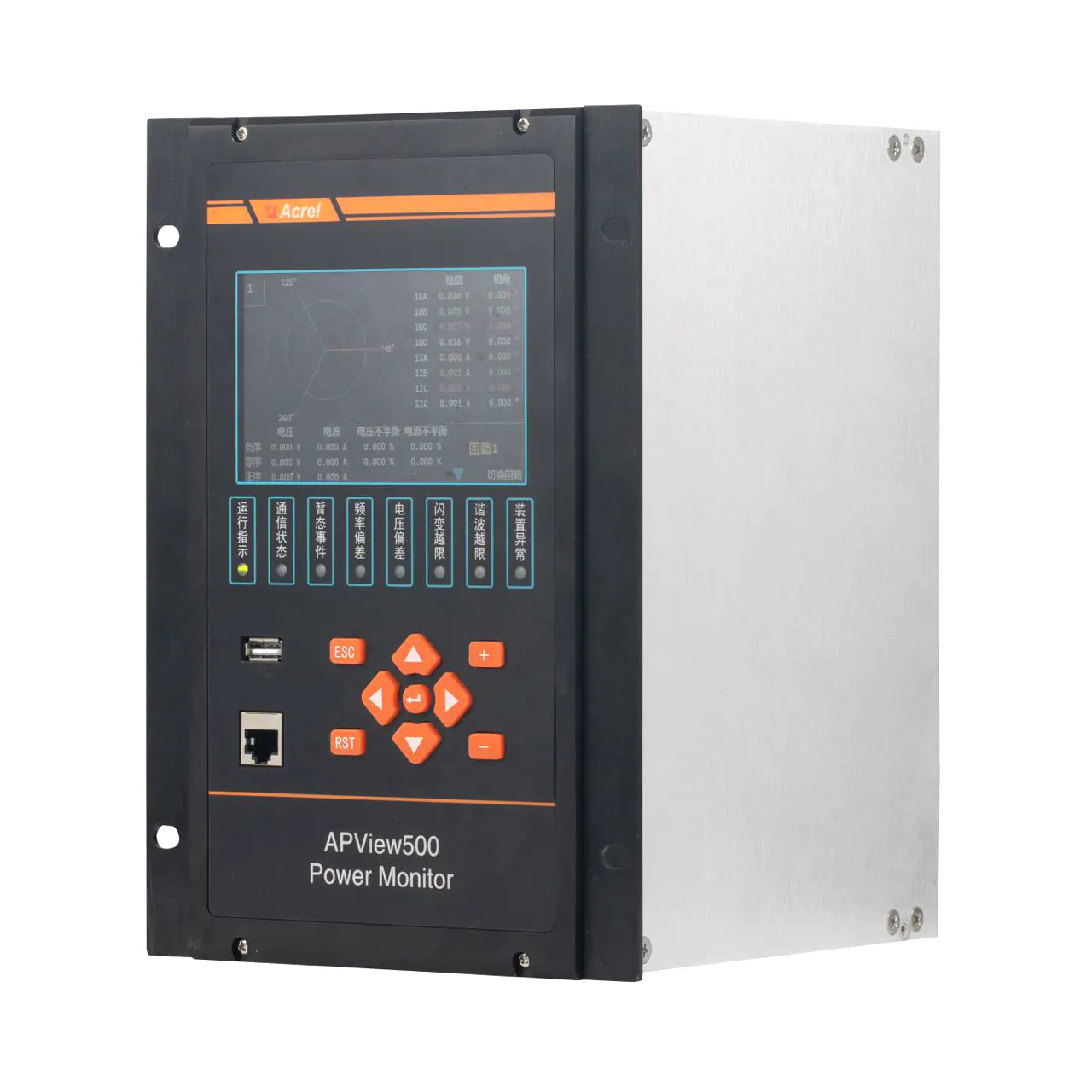

پنل نصب شده APView500 AC سه فاز CT دسترسی RS485 تحلیلگر توان

توضیحات محصول

توضیحات

• دستگاه APView500 Acrel یک دستگاه پایش کیفیت توان با دقت بالا است که برای مطابقت با استاندارد IEC61000-4-30 طراحی شده است. این دستگاه قابلیت‌های پایش جامع از جمله اندازه‌گیری هارمونیک‌های 2 تا 63، نمونه‌برداری شکل موج، پایش عدم تعادل ولتاژ، پایش سوسو زدن و کنترل اندازه‌گیری را ارائه می‌دهد. این دستگاه از پروتکل ارتباطی IEC61850 پشتیبانی می‌کند و ادغام یکپارچه در سیستم‌های قدرت مدرن را تضمین می‌کند. APView500 با ویژگی‌های پیشرفته و دقت بالا، برای صنایعی مانند شیمیایی، فولاد، متالورژی، بیمارستان‌ها، مراکز داده، حمل و نقل و ساخت و ساز ایده‌آل است و داده‌های قابل اعتمادی را برای تجزیه و تحلیل و بهبود کیفیت توان فراهم می‌کند.

  مشخصات فنی

  ---

  پارامتر فنی	مقدار
  مقدار نامی	ولتاژ AC: AC/DC220V، AC/DC110V یا DC48V خروجی دیجیتال عدم تعادل سه فاز 1.2In، کار مداوم
  	20 بار برای 1 ثانیه
  منبع تغذیه نامی: AC/DC220، AC/DC110V یا DC48V	انحراف مجاز: -20% تا +20%
  	مصرف برق: ≤15W مصرف برق
  ≤0.5VA (تک فاز)	محدوده اندازه‌گیری 0-1.2In خروجی دیجیتال عمر مکانیکی: ≥10000
  	حالت خروجی: کنتاکت‌های پسیو
  	ظرفیت سوئیچینگ: ≤4000W یا ≤384VA
  جریان حالت روشن: ≥16A (AC250V/DC24V) در حالت مداوم؛ ≥30A برای مدت کوتاه (200 میلی‌ثانیه)	دقت کلاس 0.5
  ولتاژ RMS: ±0.1%	جریان RMS: ±0.1%
  P، Q، S: ±0.2%	ضریب توان: کلاس 0.5 انحراف ولتاژ: 0.1%
  	انحراف فرکانس: ±0.001Hz ارتباطات
  	RS485، پروتکل Modbus-RTU؛ اترنت. عدم تعادل سه فاز عدم تعادل ولتاژ: ±0.15%
  	عدم تعادل جریان: ±1% ولتاژ تحمل فرکانس قدرت بین مجموعه ترمینال‌های منبع تغذیه و مجموعه ترمینال‌های ورودی/خروجی سیگنال 2kV/1min (RMS) بین پوسته و تمام مجموعه‌های ترمینال (به جز مجموعه ترمینال ولتاژ مرجع کمتر از 40 ولت) AC 4kV
  	دما عملیاتی: -10℃ تا +55℃ ذخیره‌سازی: -30℃ تا +80℃
  رطوبت	≤95% RH، بدون میعان، بدون گاز خورنده
  	ارتفاع
  	≤ 2500 متر

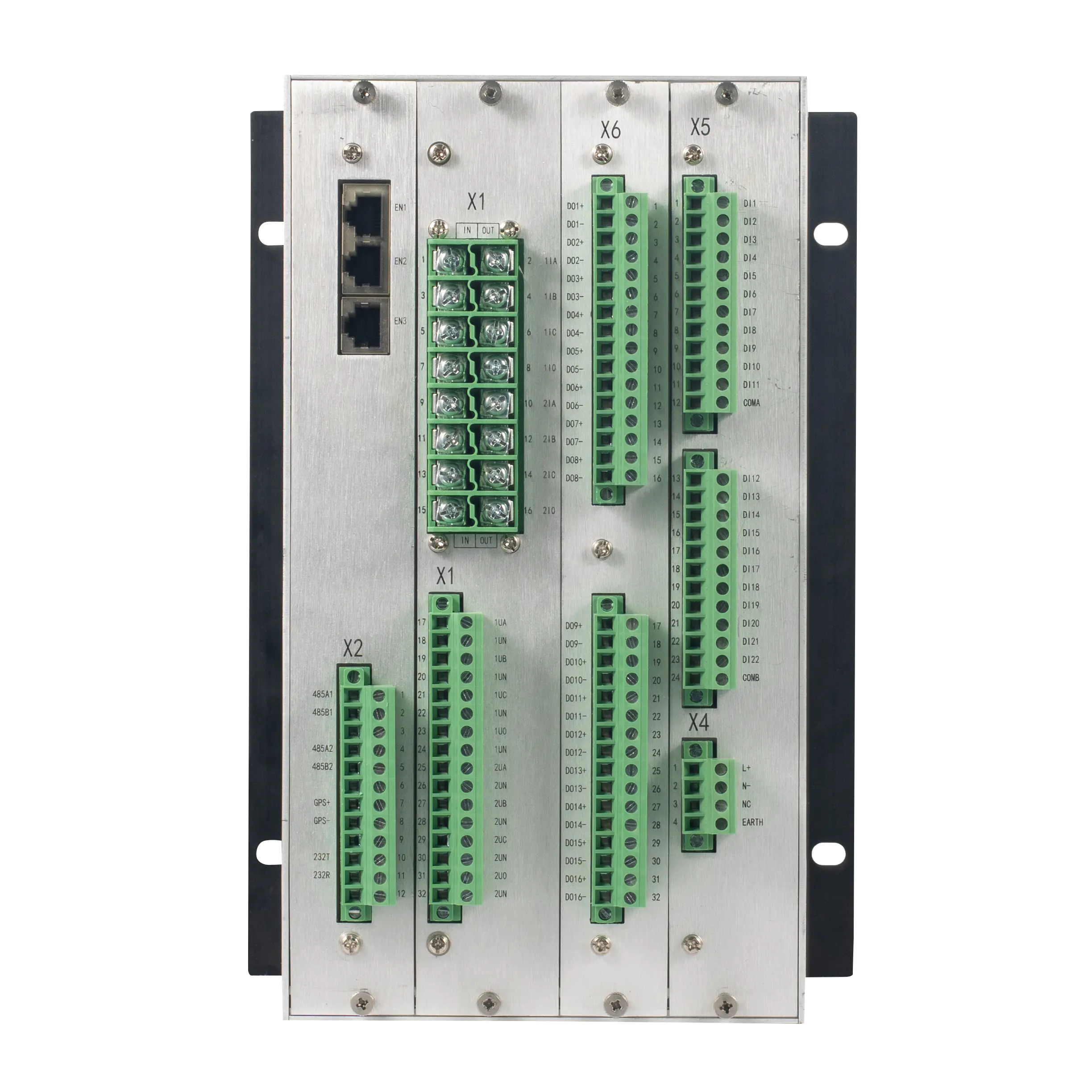

  	ابعاد و نمودار سیم‌کشی
