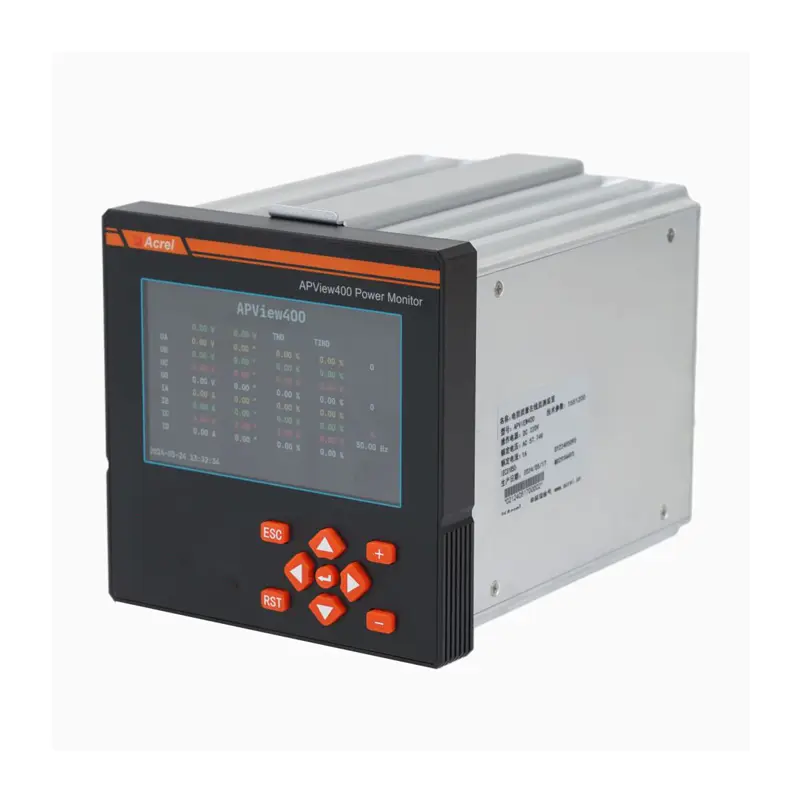

تحلیلگر کیفیت توان گواهی شده کلاس A مدل APView400

توضیحات محصول

توضیحات

• دستگاه تحلیلگر کیفیت توان Acrel APView400 یک دستگاه حرفه‌ای برای نظارت بر کیفیت توان در سیستم PQM است. این دستگاه مطابق با استانداردهای IEC61000-4-30 Ed3 Class A و IEC60253-22 Class 0.2S می‌باشد. با قابلیت‌های پیشرفته‌ای مانند ضبط شکل موج اختلال و تشخیص جهت اختلال، قادر به ثبت بیش از 2000 شکل موج و 5000 رویداد متوالی (SOE) است. همچنین دارای اندازه‌گیری با دقت بالا، پلتفرم چند هسته‌ای با کارایی بالا و سیستم عامل تعبیه شده است. این دستگاه برای سیستم‌های تأمین برق تا 35 کیلو ولت مناسب است و در صنایعی مانند نیمه‌هادی‌ها، پتروشیمی، فولاد، بیمارستان‌ها، مراکز داده و حمل و نقل کاربرد گسترده‌ای دارد. همچنین از پروتکل‌های ارتباطی مختلفی مانند Modbus-RTU، Modbus-TCP و IEC61850 MMS پشتیبانی می‌کند و راه‌حلی جامع برای نظارت بر کیفیت توان ارائه می‌دهد.

  مشخصات

  ---

  پارامتر فنی	مقدار
  مقدار نامی	ولتاژ AC: AC/DC220V، AC/DC110V یا DC48V خروجی دیجیتال عدم تعادل سه فاز 1.2In، کار مداوم
  	20 بار برای 1 ثانیه
  منبع تغذیه نامی: AC/DC220، AC/DC110V یا DC48V	انحراف مجاز: -20% تا +20%
  	مصرف برق: ≤15W مصرف توان
  ≤0.5VA (تک فاز)	محدوده اندازه‌گیری 0-1.2In خروجی دیجیتال عمر مکانیکی: ≥10000
  	حالت خروجی: کنتاکت‌های پسیو
  	ظرفیت سوئیچینگ: ≤4000W یا ≤384VA
  جریان حالت روشن: ≥16A (AC250V/DC24V) در حالت مداوم؛ ≥30A برای مدت کوتاه (200 میلی‌ثانیه)	دقت کلاس 0.5
  ولتاژ RMS: ±0.1%	جریان RMS: ±0.1%
  P، Q، S: ±0.2%	ضریب توان: کلاس 0.5 انحراف ولتاژ: 0.1%
  	انحراف فرکانس: ±0.001Hz ارتباطات
  	RS485، پروتکل Modbus-RTU؛ اترنت. عدم تعادل سه فاز عدم تعادل ولتاژ: ±0.15%
  	عدم تعادل جریان: ±1% ولتاژ تحمل فرکانس قدرت بین مجموعه ترمینال‌های منبع تغذیه و مجموعه ترمینال‌های ورودی/خروجی سیگنال 2kV/1min (RMS) بین پوسته و تمام مجموعه‌های ترمینال (به جز مجموعه ترمینال ولتاژ مرجع کمتر از 40 ولت) AC 4kV
  	دما عملیاتی: -10℃ تا +55℃؛ ذخیره‌سازی: -30℃ تا +80℃
  رطوبت≤95% RH، بدون میعان، بدون گاز خورنده	ارتفاع
  	≤ 2500 متر

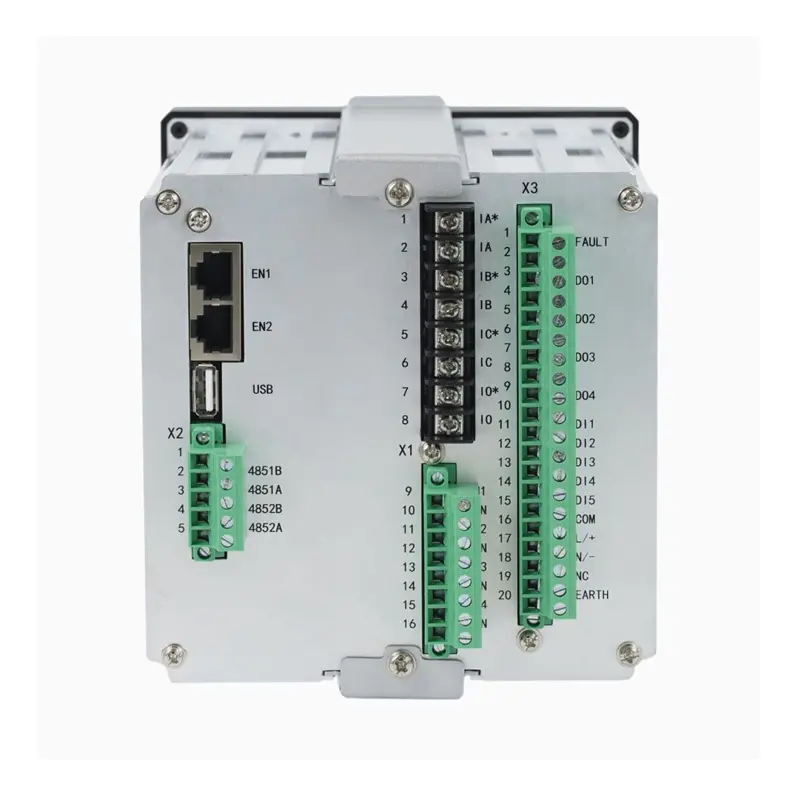

  	ابعاد و نمودار سیم‌کشی
