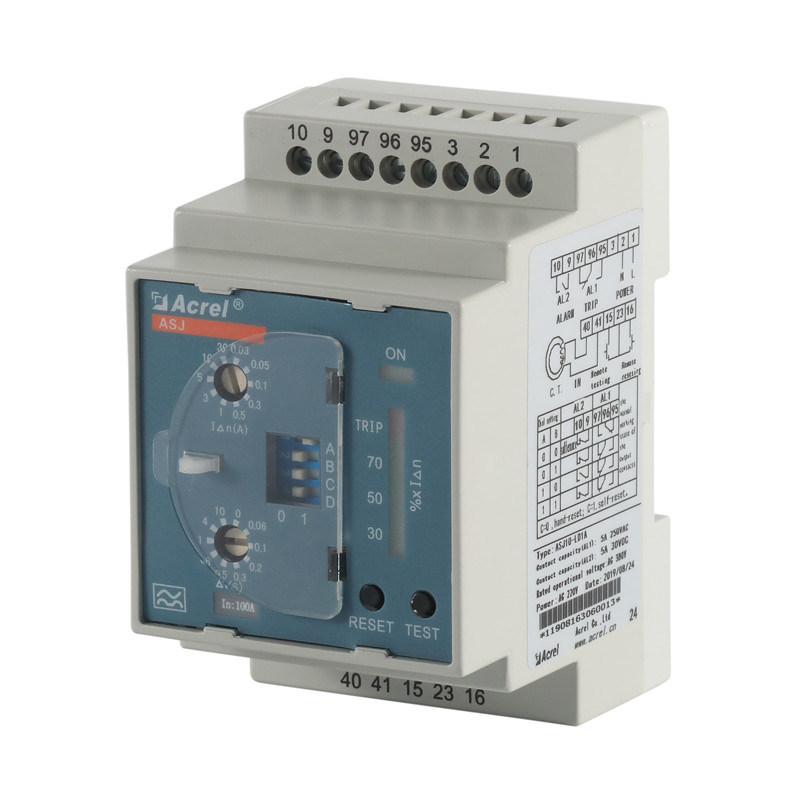

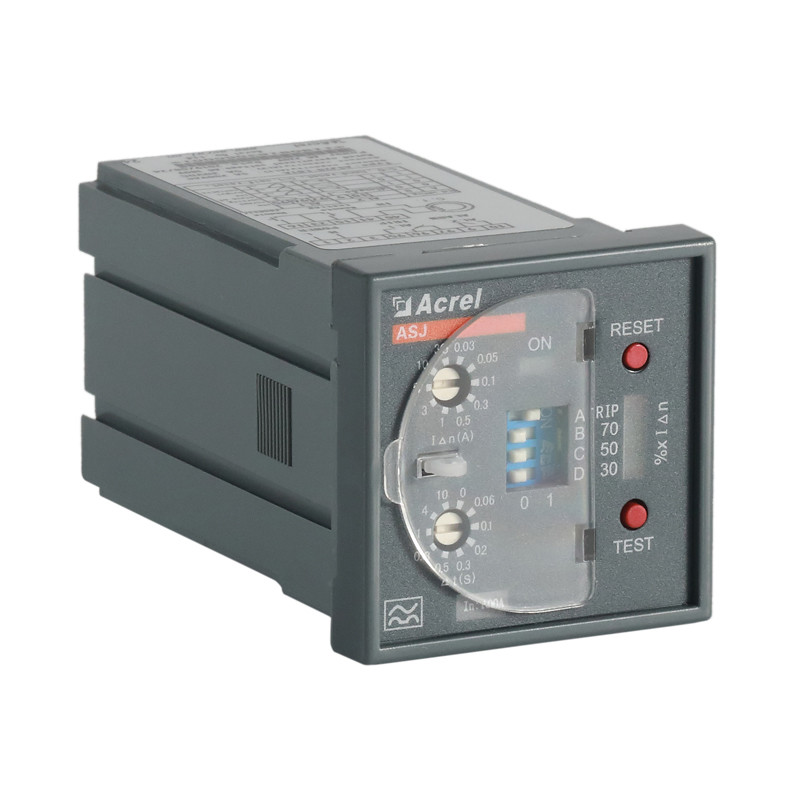

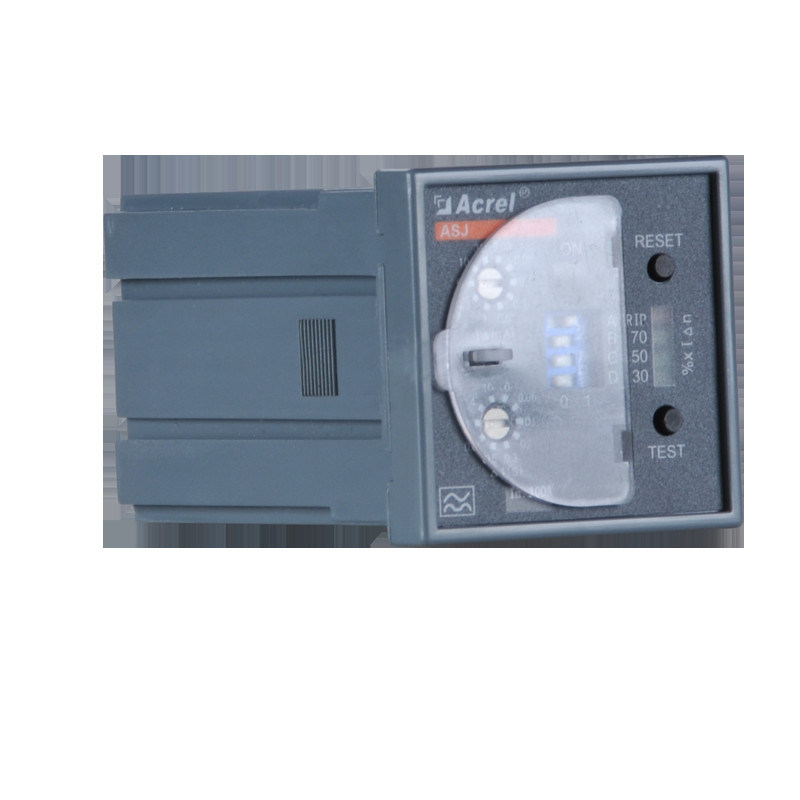

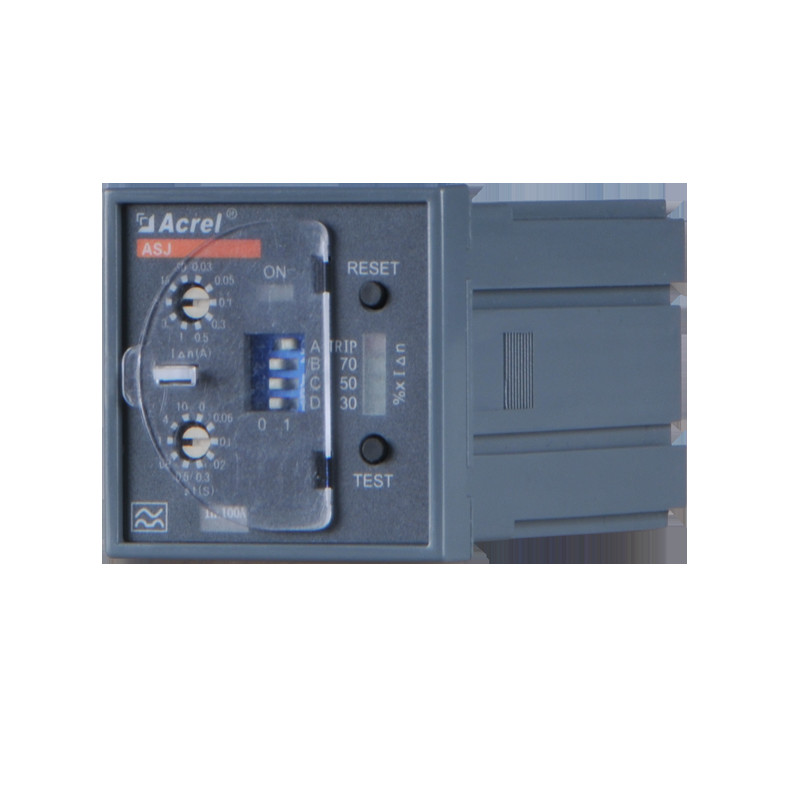

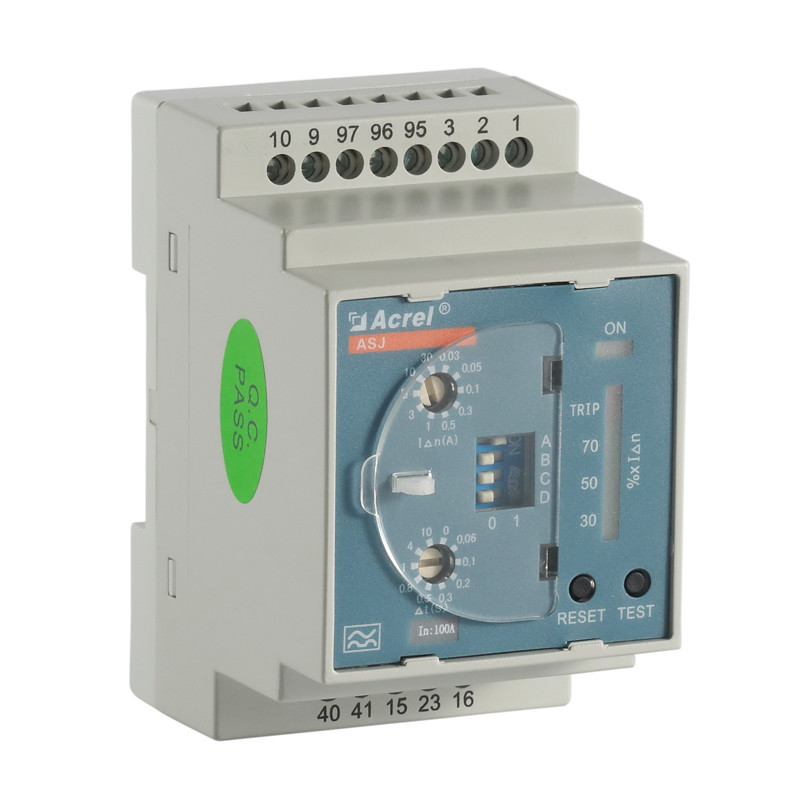

ریل دین 35 میلی‌متری رله نشتی زمین آکرل ASJ10-LD1A

توضیحات محصول

سری ASJ رله عمل‌کننده جریان باقیمانده، کلید مینیاتوری ولتاژ پایین یا کنتاکتور ولتاژ پایین را می‌توان برای دستگاه تولید جریان باقیمانده ترکیبی تشکیل داد که عمدتاً برای مدارهای توزیع سیستم‌های TT و TN با جریان متناوب 50 هرتز، ولتاژ نامی 400 ولت یا کمتر استفاده می‌شود. رله عمل‌کننده جریان باقیمانده سری ASJ در حفاظت از خطای زمین برای مدار الکتریکی به کار می‌رود تا از آسیب تجهیزات و حوادث آتش‌سوزی تجهیزات الکتریکی ناشی از جریان خطای زمین جلوگیری شود، علاوه بر این، می‌تواند حفاظت در برابر تماس غیرمستقیم در برابر خطر شوک الکتریکی را نیز فراهم کند.

پارامترها:

ابعاد:

سیم‌کشی:

شبکه:

کاربرد:

سوالات متداول:

س: چند سیم را می‌توان از یک ترانسفورماتور جریان باقیمانده عبور داد؟

آیا می‌توانم فقط یک سیم فاز را عبور دهم؟ آیا می‌توانم فقط سیم‌های فاز A، B، C را از سنسور عبور دهم؟

پاسخ: در یک سیستم سه فاز چهار سیمه، باید از 4 سیم استفاده شود. شما نمی‌توانید فقط یک سیم فاز را عبور دهید،

و A، B، C، N همگی باید از ترانسفورماتور جریان باقیمانده عبور کنند. یک ترانسفورماتور مناسب باید بر اساس قطر سیم و جریان نامی در محل انتخاب شود.

س: سیم سه فاز چهار سیمه بسیار ضخیم است. آیا می‌توان یک سنسور اندازه‌گیری برای هر فاز نصب کرد و چهار سیم ثانویه سنسور را از سیم‌های با سوراخ کوچک عبور داد؟ سپس رله جریان باقیمانده را وصل کرد؟

پاسخ: توصیه نمی‌شود. با این طرح، در لحظه راه‌اندازی تجهیزات پرقدرت و

فرکانس بالا، مجموع برداری جریان خروجی ترانسفورماتور اندازه‌گیری سه فاز چهار سیمه صفر نیست (اندازه‌گیری مستقیم صفر است)، که می‌تواند

به راحتی منجر به عملکرد نادرست و قطع شود.

س: آیا می‌توان از ترانسفورماتورهای جریان باقیمانده نوع باز در پروژه نوسازی استفاده کرد؟

پاسخ: برای پروژه‌های نوسازی، اگر قطر سیم خط کمتر از 100 میلی‌متر باشد، می‌توان از ترانسفورماتورهای جریان باقیمانده نوع باز استفاده کرد. استفاده از ترانسفورماتورهای جریان باقیمانده نوع باز با دهانه بزرگتر از این توصیه نمی‌شود، زیرا دقت اندازه‌گیری سنسور با دهانه بزرگ ضعیف است.

س: چرا رله جریان باقیمانده بلافاصله پس از روشن شدن عمل می‌کند؟

پاسخ: دلیل اول ممکن است خطای سیم‌کشی باشد؛ دلیل دیگر ممکن است انتخاب نادرست محصول باشد.

س: پس از قطع برق رله جریان باقیمانده ASJ، کلید قطع می‌شود. دلیل این پدیده چیست؟

پاسخ: این پدیده به این معنی است که کلید پس از قطع منبع تغذیه محافظت شده، قطع می‌شود؛ مورد دیگر محافظت از خط در هنگام تعویض دوگانه منبع تغذیه است.

رله جریان باقیمانده سری ASJ از نوعی است که هنگام قطع برق کمکی به طور خودکار بازیابی و ریست می‌شود. بر اساس شرایط ذکر شده در بالا، می‌توان این دستگاه را به عنوان نوعی انتخاب کرد که هنگام قطع برق به طور خودکار عمل نمی‌کند.

س: منظور از In:100A روی پنل چیست؟ آیا می‌توان آن را حذف کرد؟

پاسخ: In به معنی جریان نامی است و قابل حذف نیست. طبق بندهای 4.2.2.2 و 5.1 استاندارد GB/T 22387-2016 به وضوح مشخص شده است که پنل باید با جریان نامی یا اندازه سوراخ ترانسفورماتور جریان باقیمانده علامت‌گذاری شود.
