ABS BR سری Rogowski کپسول کنترول ترانسفورم CT

مقدار حداقل تعداد سفارش : 1 زمان تحویل : 5 تا 8 روز کاری
شرایط پرداخت : T/T
محل منبع: چین نام تجاری: Acrel
گواهی: CE شماره مدل: ترانسفورماتور جریان سری BR Rogowski

اطلاعات تکمیلی

محدوده اندازه گیری: 0-10000A محیط: در فضای باز یا داخل ساختمان
استانداردها: IEC/EN61869-1، IEC/EN61869-2 جریان ثانویه: 200 میلی ولت
DCR: 355 Ω وزن ناخالص واحد: 0.400 کیلوگرم
ساختار کویل: حلقوی مواد: ABS
پرونده: پلاستیک ظرفیت حمل: ≤5VA (5A ثانویه)؛ ≤1VA (1A ثانویه)
سطح حفاظت: IP30 اندازه سوراخ: 20
ورودی: 0-10000A هسته: آلیاژ دائمی
دمای کار: -20 تا 60 درجه سانتی گراد
برجسته کردن:

ترانسفورماتور جریان ABS Rogowski,ترانسفورماتور جریان سری BR Rogowski,ترانسفورماتور جریان رگووسکی CT

,

BR Series Rogowski Coil Current Transformer

,

Rogowski Coil Current Transformer CT

توضیحات محصول

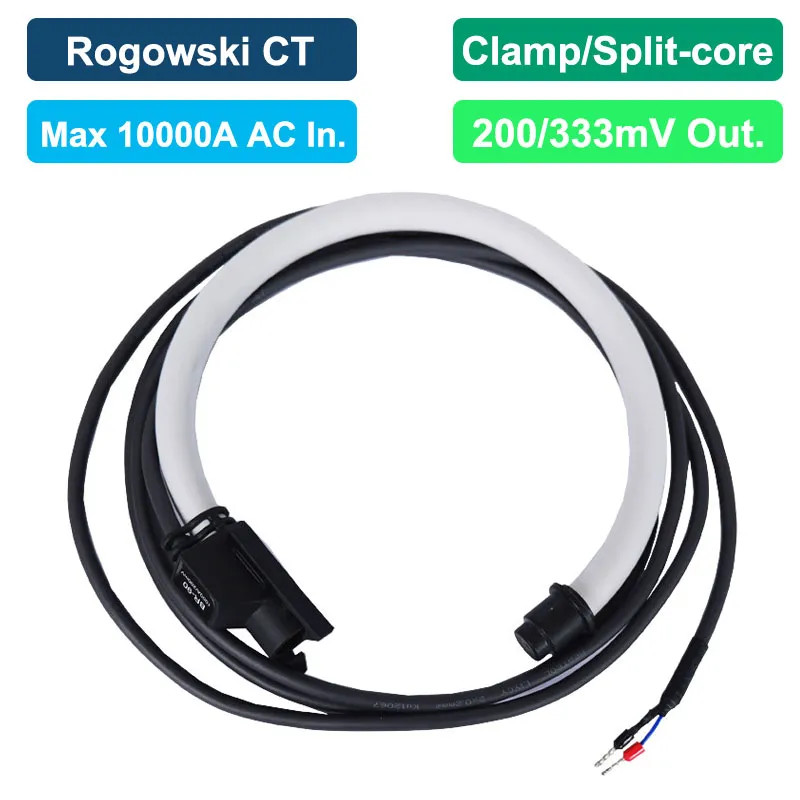

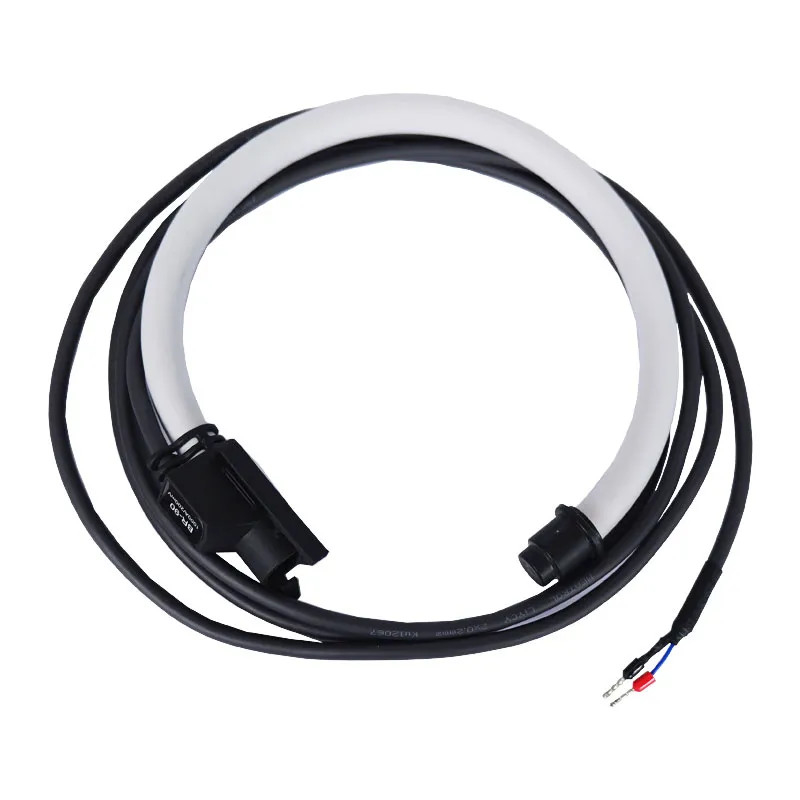

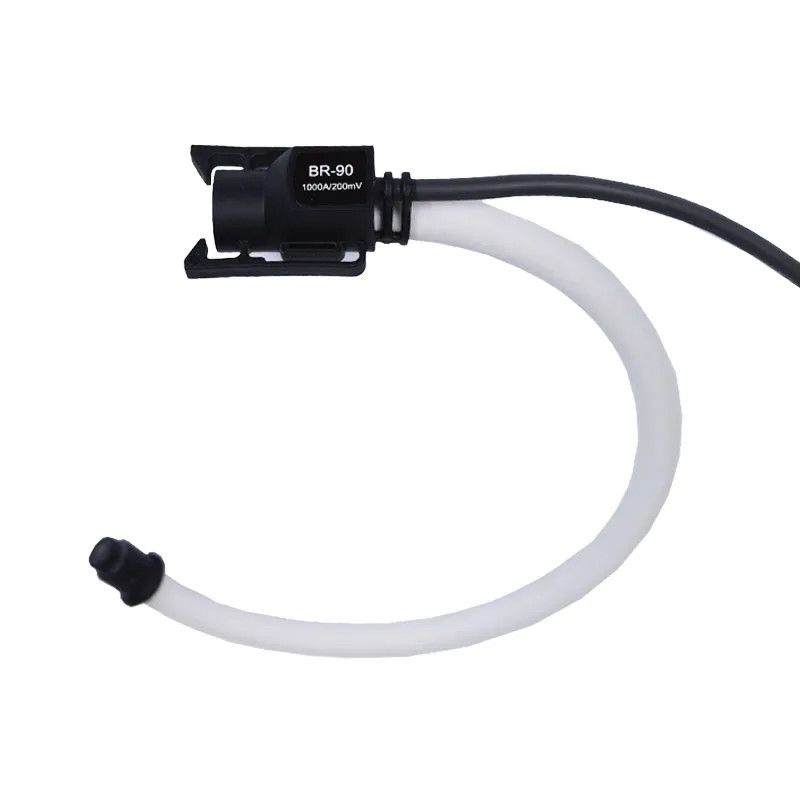

ترانسفورماتور جریان سری BR Rogowski







اندازه گیری: جریان متناوب (AC)
نصب:چسب زدن آسان نصب
ورودی جریان اصلی:حداکثر 10000A AC
خروجی جریان ثانویه:200mV/333mV
اندازه سوراخ کردن:90/150/200/300 میلی متر


خلاصه ی سری

ABS BR سری Rogowski کپسول کنترول ترانسفورم CT 0

ابعاد

ABS BR سری Rogowski کپسول کنترول ترانسفورم CT 1
ABS BR سری Rogowski کپسول کنترول ترانسفورم CT 2
به یاد داشته باشید:خط خروجی سیگنال ثانویه کابل 2x0.2mm2 با طول 2m ± 10cm است.


دستورالعمل نصب



ABS BR سری Rogowski کپسول کنترول ترانسفورم CT 3

ABS BR سری Rogowski کپسول کنترول ترانسفورم CT 4
به یاد داشته باشید:جهت نصب کلیمپ کردن CT باید مطابق با جهت فعلی جریان جلو باشد. [معمولا جهت از منبع به بار به عنوان جهت جریان جلو در نظر گرفته می شود]
