سیستم مانیتورینگ باتری Acrel H3G-TA برای مانیتورینگ UPS
تماس با شخص : Dina Huang
شماره تلفن : 18761502682
WhatsApp : +8618761502682
| مقدار حداقل تعداد سفارش : | 1PC | جزئیات بسته بندی : | کارتن |
|---|---|---|---|
| زمان تحویل : | 5 تا 8 روز کاری | شرایط پرداخت : | T/T |
| قابلیت ارائه : | 5000 عدد در روز |
| محل منبع: | چین | نام تجاری: | Acrel |
|---|---|---|---|
| گواهی: | CE | شماره مدل: | ABAT100-S |
|
اطلاعات تکمیلی |
|||
| رطوبت نسبی: | 5% ~ 95% | شدت فشار جوی: | 80 تا 110kPa |
|---|---|---|---|
| منبع برق: | DC 24 ولت | ||
| برجسته: | ماژول نظارت باتری های اسید سرب ABAT100-S,مرکز داده ماژول نظارت باتری اسید سرب,بیمارستان ها ماژول نظارت باتری اسید سرب,data center Lead-acid Battery Monitoring Module,hospitals Lead-acid Battery Monitoring Module |
||
توضیحات محصول
سیستم نظارت آنلاین باتری
ماژول کلکتور ABAT100-HS
سیستم نظارت آنلاین باتری سری Acrel ABAT100 می تواند اطلاعات مربوط به عملکرد باتری مانند ولتاژ، مقاومت داخلی و دمای داخلی، از جمله SOC و SOH را ارائه دهد.و می تواند هشدار زودهنگام و تعادل باتری برای باتری های شکست خورده را برای تضمین زمان پشتیبان باتری بسته و افزایش عمر بسته باتری ارائه دهد. این سیستم دارای توابع نظارت است و نصب، نگهداری و دسترسی به آن آسان است. این سیستم عمدتا شامل ماژول نظارت واحد باتری ABAT100-S، ماژول نظارت باتری گروه ABAT100-C است.,ماژول کلکتور ABAT100-HS و صفحه لمسی و غیره. هشدار و داده های زمان واقعی را می توان از طریق صفحه لمسی جستجو کرد و پارامترها را تنظیم کرد.و بستر نظارت می تواند برای تحقق مدیریت متمرکز شبکه ای انتخاب شود.
ماژول های سیستم نظارت باتری اسید سرب
| ماژول محصول | ||||||||||||||||||||||||||||
| مدل | شرح عملکرد | |||||||||||||||||||||||||||
| ABAT100-HS | ورودی DC24V، یکی برای مدیریت یک گروه از باتری ها، تا 120 باتری در یک گروه. | |||||||||||||||||||||||||||

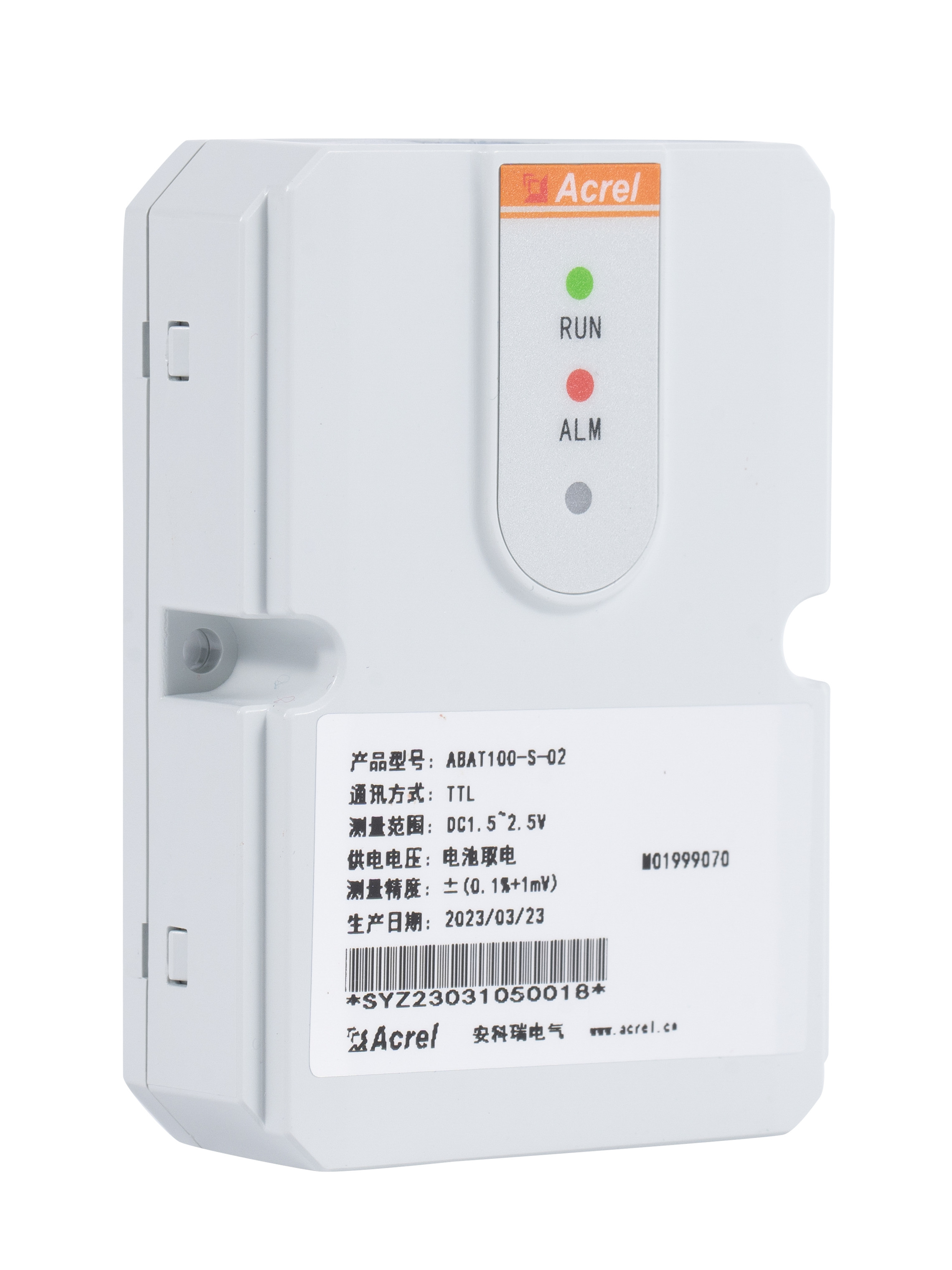

| ABAT100-S-02 | کنترل یک باتری 2V، کنترل ولتاژ باتری، مقاومت داخلی و منفی دمای پایانی |
|||||||||||||||||||||||||||
| ABAT100-S-06 | کنترل یک باتری 6 ولت، کنترل ولتاژ باتری، مقاومت داخلی و منفی دمای پایانی |
|||||||||||||||||||||||||||
| ABAT100-S- 12 | نظارت بر یک باتری 12 ولت، نظارت بر ولتاژ باتری، مقاومت داخلی و منفی دمای پایانی |
|||||||||||||||||||||||||||
| ABAT100-C | کنترل یک جریان شارژ/افزایش با دمای محیط با حداکثر محدوده جریان 1000A |
|||||||||||||||||||||||||||
ابعاد
عملکردهای فنی
| عملکرد | توضیحات |
| نظارت آنلاین | نظارت آنلاین 24 ساعت در روز، یک باتری در هر ماژول، نظارت بر ولتاژ، مقاومت داخلی و دمای پایانی منفی؛ |
| اندازه گیری دقیق بالا | خطای اندازه گیری مقاومت داخلی کمتر از ۱٪؛ |
| آزمایش مقاومت داخلی باتری | اندازه گیری دوره ای خودکار مقاومت داخلی هر باتری که توسط کلکتور کنترل می شود. |
| طراحی کم مصرف | ورود دستی به حالت کم مصرف، S-Module جریان را از باتری تا 0.5mA جذب می کند. |
| طراحی ضد تعطیلی | طراحی ضد تداخل بالا، می تواند تداخل امواج UPS فرکانس بالا با قدرت بالا را مسدود کند. |
| پروتکل ارتباطات | پروتکل MODBUS-RTU |
| روش نصب | نصب باند یا چسب |
| نور شاخص | چراغ های قرمز و سبز ال ای دی، چراغ سبز به عنوان چراغ قدرت، چراغ قرمز به عنوان چراغ شاخص |
پارامترهای فنی
| پارامترهای فنی | توضیحات | ||
| محیط کار |
دمای عملیاتی: -10°C-50°C رطوبت نسبی: 5٪ تا 95٪ شدت فشار جوی: 80 تا 110kPa |
||
| توانایی نظارت | یک S-Module یک باتری را نظارت می کند | ||
| محدوده نظارت | باتری های 2V، 6V، 12V با ظرفیت کمتر از 3000AH | ||
| محدوده اندازه گیری و دقت | محتوای اندازه گیری | دامنه | دقت |
| ولتاژ تک | 2V، 6V، 12V | ± 0.1% | |
| مقاومت داخلی واحد | 5065535uΩ | (ذکر) 1uΩ | |
| دمای منفی | -5°C+105°C | ±1°C | |
|
الزامات برق
|
به طور مستقیم از باتری نظارت شده، کار عادی ماژول 2V در جریان جذب 10mA، حداکثر بیش از 13mA نیست، کار عادی ماژول 6V، 12V در جریان جذب 5mA،حداکثر 7mA نیست، جدا از ماژول های جذب کنونی سازگار بسیار بالا است؛ | ||
| حفاظت | مدار اندازه گیری و مدار قدرت با دو سطح حفاظت، با حفاظت از اتصال معکوس و عایق نوری | ||
| رابط ارتباطی | پورت UART، پشتیبانی از پروتکل MODBUS | ||
| عایق مقاومت ولتاژ | 2000VAC | ||
| وزن | ۹۰ گرم | ||
شبکه
راه حل شبکه 1: صفحه لمسی Serial Port Acquisition راه حل شبکه:
راه حل شبکه 2: Acrel EMS، راه حل شبکه EIOT Platform:
يادداشت:
ABAT100-HS: یک گروه از باتری ها، تا 120 باتری در یک گروه مدیریت می شود.
ABAT100-S-02/6/12: باتری 2/6/12V را تشخیص می دهد، همچنین ولتاژ باتری، مقاومت داخلی و دمای منفی را تشخیص می دهد.
ABAT100-C: تشخیص یک جریان شارژ/افزایش و یک دمای محیط، با حداکثر محدوده جریان 1000A؛
