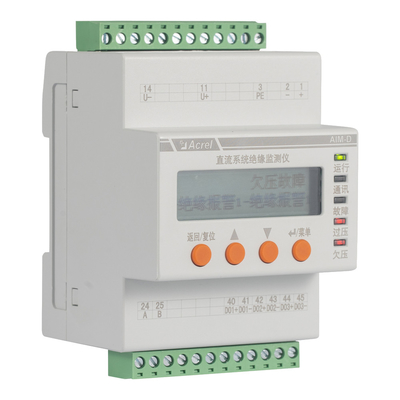

مانیتور عایق DC سری AIM-D100-T برای شارژر EV

1. معرفی

   با توسعه صنعت، بسیاری از تجهیزات الکتریکی و تجهیزات کارخانه با سیستم های DC که دارای پایانه های مثبت و منفی غیر زمینی هستند، تغذیه می شوند.برای سیستم توزیع غیر زمینی (IT)، مقاومت عایق باید نظارت شود تا از عملکرد ایمن سیستم منبع تغذیه اطمینان حاصل شود.

مانیتور عایق DC سری AIM-D100-T را می توان در سیستم 10 ~ 1000 ولت DC برای نظارت بر خط سیستم غیر زمینی DC و مقاومت عایق قطب منفی به زمین استفاده کرد و هنگامی که مقاومت عایق کمتر از سطح مقاومت عایق است سیگنال هشدار یا هشدار ارسال می کند. مقدار را تنظیم کنید

این محصول بر اساس اصل پل نامتعادل است که از این مشکل جلوگیری می کند که پل متعادل نمی تواند مقاومت عایق را در هنگام وجود خطاهای زمین در قطب مثبت و منفی تشخیص دهد.

این محصول را می توان برای سیستم های DC مانند پانل های DC نیروگاه ها و پست ها، دستگاه های شارژ وسایل نقلیه الکتریکی، سیستم های منبع تغذیه UPS، سیستم های DC فتوولتائیک، سیستم های ذخیره انرژی و سایر شبکه های برق DC اعمال کرد.

2. توضیحات مدل

3. پارامترهای فنی

4. ویژگی های عملکردی

• نظارت بر مقاومتاین محصول می تواند مقاومت عایق قطب مثبت و منفی سیستم DC را نسبت به زمین کنترل کند.هنگامی که مقاومت عایق کمتر از مقادیر هشدار و هشدار تنظیم شده باشد، می تواند سیگنال های هشدار و هشدار ارسال کند.
• نظارت بر ولتاژاین محصول می تواند ولتاژ بین قطب مثبت و منفی سیستم DC و ولتاژ بین قطب مثبت و منفی را نسبت به زمین کنترل کند.
• عملکرد هشدار ولتاژ بیش از حد و کماین محصول می تواند نوسانات ولتاژ سیستم DC را نظارت کند، زمانی که ولتاژ بیش از حد یا کم ولتاژ وجود دارد، می تواند سیگنال هشدار را به موقع صادر کند.
• عملکرد زنگ هشدار اولیهاین محصول دارای دو گروه از مقادیر تنظیم شده مستقل است که می توانید مقدار هشدار و مقدار هشدار را تنظیم کنید.
• عملکرد نشانگر LED.پنل محصول دارای نشانگرهای LED عملکرد، ارتباط و خطا، اضافه ولتاژ، کم ولتاژ است که می تواند وضعیت محصول را نمایش دهد.
• عملکرد صفحه نمایش LCDاین محصول دارای صفحه نمایش کریستال مایع ماتریس 128 * 32 نقطه است که می تواند اطلاعات پارامتر را نمایش دهد.
• عملکرد خروجی رلهاین محصول دارای خروجی رله 3 کاناله است که می توان آن را به صورت حالت باز یا بسته معمولی انتخاب کرد.
• عملکرد ثبت رویداد.این محصول می تواند زمان آلارم و نوع عیب را ثبت کند که برای عیب یابی کارکنان راحت است.
• عملکرد شبکه ارتباطیاین محصول دارای 1 رابط RS485 است و از پروتکل Modbus-RTU استفاده می کند که می تواند برای تعامل داده ها استفاده شود.
• نصب ریل.این محصول از استاندارد نصب ریلی 35 میلی متری استفاده می کند.
• پایانه های پلاگین.این محصول از سیم کشی ترمینال پلاگین استفاده می کند که برای سیم کشی و نصب راحت است.

ابعاد

توضیحات پنل

نصب و راه اندازی

سیم کشی
