ADL10-E واحد فاز برق انرژی متر
تماس با شخص : Dina Huang
شماره تلفن : 18761502682
WhatsApp : +8618761502682
| مقدار حداقل تعداد سفارش : | 1 تکه | قیمت : | 3usd/pc |
|---|---|---|---|
| زمان تحویل : | 2-3 روز | شرایط پرداخت : | T/T |
| قابلیت ارائه : | 5000 عدد در روز |
| محل منبع: | چین | نام تجاری: | Acrel |
|---|---|---|---|
| گواهی: | UL | شماره مدل: | DJSF1352-RN/D-P1 |
|
اطلاعات تکمیلی |
|||
| اندازه گیری: | کیلووات ساعت، کیلو وات، برق، جریان، ولتاژ | رتبه بندی فعلی: | <i>-/75mV (with Shunt);</i> <b>-/75mV (با شانت)؛</b> <i>-/4~20mA (with Hall Sensor)</i> <b>-/4 ~ 20 |
|---|---|---|---|
| درجه بندی ولتاژ: | 0 تا 1000 ولت DC | ارتباط: | RS485 (MODBUS-RTU) |
| نمايش: | صفحه نمایش ال سی دی | ابعاد: | 72*71*87.8 میلی‌متر (L*W*H) |
| نصب: | ریل دین 35 میلی متر | منبع برق: | <i>85~265V AC/DC;</i> <b>85 ~ 265 ولت AC/DC؛</b> <i>24V(±10%) DC;</i> <b>24V (±10%) DC;</b> <i>48V(± |
| برجسته: | DJSF1352-RN/D-P1 Energy Meter,RN/D-P1 Energy Meter |
||
توضیحات محصول

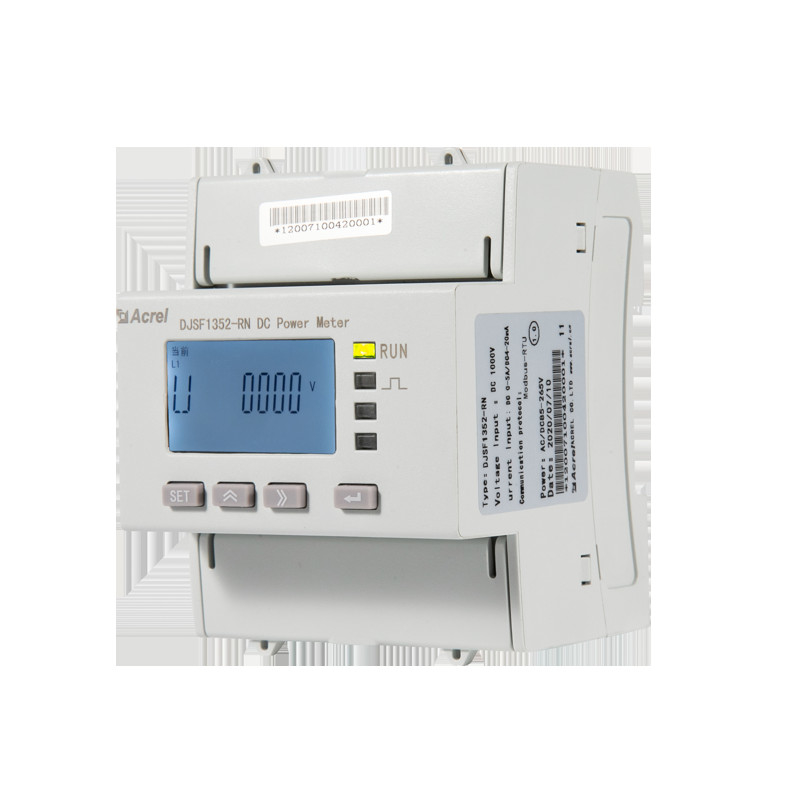

DJSF1352-RN اندازه گیری قدرت DC نصب شده بر روی ریل با کانال های ورودی DC دوگانه، طراحی شده برای ایستگاه های پایه مخابرات، پشتهای شارژ DC، خورشیدی فتوولتائیک و سایر کاربردهای دیگر،این سری از مترها می توانند ولتاژ را اندازه گیری کنند، جریان، قدرت و انرژی جلو و عقب و غیره در سیستم DC.
ویژگی ها
|
نظارت بر مدارهای دوگانه مستقل DC ● برای شارژر و باتری دوگانه EV ● ولتاژ ورودی:DC 0 ~ 1000V ● ورودی جریان (از طریق شنت): 0 ~ 75mV ● ورودی جریان (از طریق سنسور هال): 0 ~ 5V، 0 ~ 10V، 0 ~ 20mA، 4 ~ 20mA |
|
|
منبع برق دوقطبی داخلی ● منبع برق برای سی تی اثر هال ● محدوده: DC -12V ~ DC +12V |
|
|
ارتباطات دوگانه RS485 اختیاری ● پروتکل: MODBUS-RTU ● 1 RS485 (استانداردی) |
|
|
عملکرد DO/DI ● 2 DO (2A / 30V DC؛ 2A / 250V AC) ● 2 DI (مراقبت خشک) |
|
|
صفحه کلید های HMI برای برنامه نویسی ● تنظیمات نمایش پارامتر ● ارتباط |
|
| پارامترهای فنی |
شاخص ها |
||
| ورودی | ارزش اسمی | محدوده ورودی ولتاژ | ورودی جریان |
|
DC 0-1000V نمودار سیم کشی فیزیکی را ببینید |
شنت:0-75mV سنسور سالن: 0-20mA، 4-20mA، 0-5V، 0-10V و غیره. |
||
| اضافه بار | اضافه بار |
1.2 بار نامگذاری شده (متداوم) ؛ 2 بار نامگذاری شده/1 ثانیه |
|
| مصرف برق | مصرف برق | ولتاژ: ≤0.2VA، جریان ≤0.1VA | |
| کلاس دقت | کلاس 1 | ||
| عملکرد | نمايش | صفحه نمایش LCD 8 بیتی (LCD) | |
| رابط ارتباطی |
RS485، مادون قرمز |
||
| پروتکل ارتباطات | Modbus-RTU،DL/T 645-2007 | ||
| سوئیچ | خروجی سوئیچ | 2 خروجی رله، 2A/30VDC یا 2A/250VA | |
| ورودی سوئیچ | 2 ورودی تماس خشک | ||
| خروجی پالس | یک خروجی پالس دوم، یک خروجی پالس انرژی | ||
|
مشاهده نمایشگر SYS-> PLUS در تنظیمات منوی متر به عنوان مثال: شمارنده نشان می دهد 100، که 100imp/kWh است |
|||
| منبع برق | محدوده ولتاژ | AC/DC 85-265V یا DC24V ((± 10٪) یا DC48V ((± 10٪) | |
| مصرف برق | ≤ 3W | ||
| فرکانس قدرت مقاومت ولتاژ | Power supply // Voltage input // Current input // Relay output and switch input // Communication interface / / Pulse output 3kV/1minPower supply // Relay output // Voltage input // Current input 3kV/1minPulse output // Communication interface // Switch input 2kV/1min | ||
| مقاومت عایق بندی |
≥ 40M Ω |
||
| میانگین ساعات کاری بدون مانع |
≥50000 ساعت |
||
| محیط زیست |
درجه حرارت |
دمای کار عادی: -25 °C ~ +65 °C دمای کاری محدود: -40 °C ~ +70 °C دمای نگهداری: -40°C+80°C |
|
| رطوبت |
≤93%RH، بدون تهویه، بدون گاز خوردگی |
||
| ارتفاع | ≤2500 متر | ||
با شنت
با سنسور
