Acrel ASL100-P640/30 نوردهی هوشمند KNX 640mA ماژول برق 30V

توضیحات محصول

توضیحات

1. خلاصه

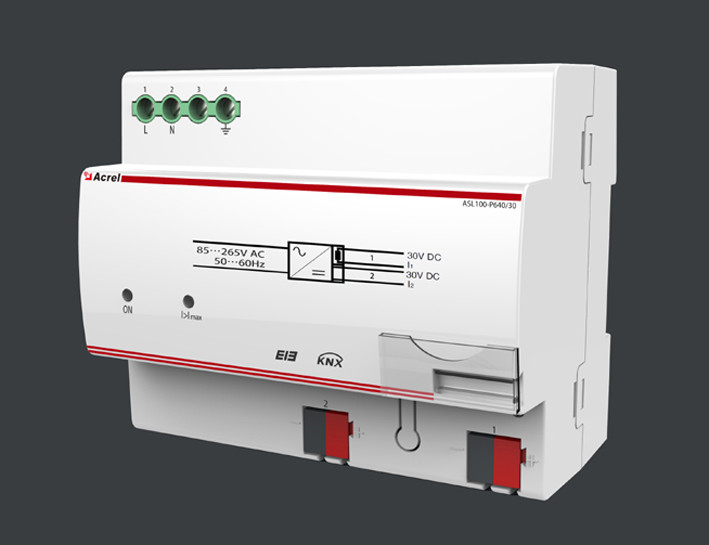

ماژول قدرت اتوبوس ASL100-P640/30 (که در ادامه به عنوان منبع برق نامیده می شود) یک منبع برق اتوبوس است که بر اساس سیستم کنترل هوشمند اتوبوس Acrel است.تمام ماژول های کنترل در اتوبوس با منبع برق توسط خنجر در منبع برق متصل می شود. این محصول با استاندارد شرکت Q31/0114000129C032-2017 ASL100 سیستم کنترل روشنایی هوشمند مطابقت دارد. این اتوبوس با ترمینال سیم کشی استاندارد EIB و اتوبوس استاندارد KNX متصل است.بعد از فشار کلید تنظیم مجدد در ماژول, the power supply will be reset for 20s (the bus power supply is disconnected and the auxiliary power supply normally provides the power supply during reset period) and the bus and power supply are disconnected physicallyاگر نیاز به قطع منبع برق برای بیش از 20s در طول استفاده، خط برق نیاز به قطع. این مدل از ماژول نیز با یک 30V DC منبع خروجی کمک متصل است.این منبع برق کمکی ممکن است در ماژول قدرت خارجی، مانند ماژول IP و صفحه لمسی و غیره.

2مشخصات و مدل

3پارامترهای فنی

4. تشكيل

یادداشت های نصب: این ماژول برای نصب مسیر 35 میلی متر قابل استفاده است. شما فقط نیاز به کلیمپ ماژول به مسیر. آن را به خوبی به اتصال پای ورودی قدرت با مدار شبکه معمولی است.نماد زمین گیری در ترمینال سیم کشی مشاهده می شودبنابراین، پیشنهاد می شود که ترمینال را به خط PE متصل کنید.

اطمینان حاصل شود که عملکرد، نصب، آزمایش و نگهداری ماژول در طول نصب صحیح است.

5نمودار سیم کشی الکتریکی

1 ترمینال ورودی اصلی
2 شاخص جریان بیش از حد
3 نشانگر حرکت
4 ترمینال سیم کشی ولتاژ ثابت
5 کلید تنظیم مجدد
6 ترمینال اتوبوس KNX (ارتباط متصل)
7 نشانگر تنظیم مجدد
8 برچسب

6راهنمای درخواست

مجموعه ماژول قدرت به طور عمده به قدرت در سیستم است. پایان ورودی منبع تغذیه به مدار شبکه معمولی متصل است.انتهای خروجی ماژول های دیگر را با سیستم با اتوبوس KNX متصل می کندماژول قدرت می تواند به ماژول های کنترل دیگر در همان شاخه متصل شود.

6.1 ویژگی های محصول

ماژول قدرت سری منبع برق استاندارد سیستم KNX/EIB با جریان خروجی 640mA است. این ماژول قدرت می تواند حداکثر 64 ماژول کنترل را تقویت کند و با ریست اتوبوس متصل می شود.نشان دهنده جریان بیش از حد و محافظت از مدار کوتاهاگر یک شاخه دارای دو منبع برق باشد، طول کابل اتوبوس بین منابع برق باید حداقل 200 متر باشد.

این ماژول قدرت می تواند ولتاژ برای اتوبوس را فراهم کند، سیگنال اتوبوس را به هم متصل کند و ولتاژ سیستم KNX/EIB را کنترل کند.منبع برق می تواند یک ولتاژ DC کمکی 30V را برای تامین ولتاژ برای سایر امکانات خارجی (مانند صفحه لمسی و دروازه IP) فراهم کند.، و غیره).

6.2 توصیف پارامتر

ماژول قدرت باید به دقت به عنوان واحد اتصال منبع برق و سیگنال کل سیستم متصل شود تا از آسیب های شخصی ناشی از اتصال نادرست جلوگیری شود.حداکثر طول کابل بس بین ماژول قدرت و دیگر ماژول های کنترل نباید بیش از 350 متر باشد.طول کابل اتوبوس بین دو منبع برق در یک شاخه باید حداقل 200 متر باشد.

ماژول قدرت با کل سیستم از طریق ترمینال سیم کشی استاندارد EIB و کابل استاندارد EIB متصل می شود.نشانگر حرکت در ماژول به طور معمول روشن استاگر سیستم نیاز به قدرت برای تنظیم مجدد (برابر کوتاه مدت قدرت قطع) ، آن را به خوبی به فشار دادن دکمه تنظیم مجدد در ماژول است. در این لحظه،زمان تنظیم مجدد اتوبوس برای بیش از 20 ثانیه طول می کشد (تکثیر مکرر کلید نادیده گرفته می شود). ماژول کنترل متصل به اتوبوس به حالت اولیه اش بر می گردداگر یک ماژول کنترل مدار کوتاه داشته باشد یا کل سیستم در هنگام استفاده دارای جریان بیش از حد باشد و نیاز به قطع برق برای مدت طولانی باشد.بعد، ماژول به طور خودکار منبع برق اتوبوس را قطع می کند و شاخص روی ماژول روشن می شود.

7يادداشت ها

1. بررسی کنید که آیا ظاهر آن قبل از استفاده از ماژول آسیب دیده است. در صورت آسیب، لطفا از فروشنده بخواهید آن را جایگزین کند تا از نشت برق در طول استفاده جلوگیری شود و از آسیب های شخصی جلوگیری شود.
2. ماژول را با شکست برق نصب کنید. اگر ماژول نمی تواند با شکست برق تعویض شود، لطفا از پرسنل حرفه ای بخواهید تا عملیات را با توجه به وضعیت انجام دهد.
3. ماژول را قبل از عیب یابی با اتوبوس متصل کنید. بررسی کنید که آیا شاخص کار آن عادی است. دکمه برنامه نویسی را اجرا کنید و بررسی کنید که آیا شاخص برنامه نویسی به طور معمول کار می کند.اگر شاخص به طور غیرطبیعی کار کندلطفا با کارکنان مربوطه تماس بگیرید. دکمه برنامه ریزی را اجرا کنید و مشاهده کنید که آیا شاخص برنامه نویسی به طور طبیعی کار می کند.
4. تایید کنید که آیا اتوبوس و کامپیوتر به درستی متصل شده اند قبل از دانلود پارامتر.
5. به عنوان کابل ارتباطی کابل استاندارد EIB را انتخاب کنید و از ترمینال سیم کشی استاندارد KNX استفاده کنید.
