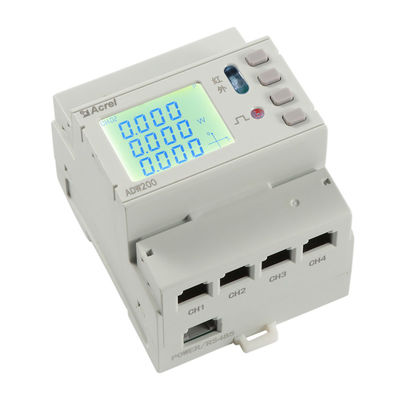

سنج ریلی Acrel ADW200-D16-4S با پورت نوری دین ریل انرژی سنج rs485 چند کاناله 3 فاز

مقدار حداقل تعداد سفارش : 1 کامپیوتر جزئیات بسته بندی : کارتن
زمان تحویل : 2-3 روز کاری شرایط پرداخت : T/T
قابلیت ارائه : 5000 عدد در روز
محل منبع: چین نام تجاری: Acrel
گواهی: CE شماره مدل: ADW200-D16-4S

اطلاعات تکمیلی

تایپ کنید: انرژی سنج چند مداری ارتباط: ارتباط
نصب و راه اندازی: نصب ریل DIN گواهی: CE ROHS MID
استاندارد: IEC62052-11/IEC62053-21

توضیحات محصول

توان سنج چند حلقه سری ADW200 عمدتاً برای اندازه گیری تمام پارامترهای الکتریکی مدار سه فاز استفاده می شود.
همکاران می توانند ورودی جریان حداکثر چهار مدار را انتخاب کنند.





پارامتر فنی




قدرت کمکی AC/DC 85 × 265 ولت؛مصرف≤10VA;
ورودی فرکانس 45 تا 65 هرتز؛
ولتاژ AC 3×220V/380V;اضافه بار: 1.2 برابرارزش رتبه بندی شده (مستمر)؛
2 برابر ارزش رتبه بندی شده / 1 ثانیه
مصرف: ≤ 0.5VA;
جاری AC 5A,100A,400A,600A;(ترانسفورماتور بازشو خارجی);
اضافه بار: 1.2 برابر ارزش امتیازی (پیوسته)؛10 برابر ارزش رتبه بندی شده / 1 ثانیه;
مصرف: ≤ 0.5VA
دقت اندازه گیری

فرکانس 0.05 هرتز،

ولتاژ، جریان: 0.5 سطح

انرژی الکتریکی فعال: سطح 1،

انرژی الکتریکی راکتیو: سطح 2;

دقت هارمونیک 2-31 بار: ± 1٪.

امکانات خروجی پالس حالت خروجی: پالس اپتوکوپلر با کلکتور باز.
ارتباط RS485، Modbus-RTU؛نرخ باود 1200 × 38400;
سوئیچینگ ورودی ورودی تماس خشک، منبع تغذیه داخلی؛
خروجی حالت خروجی: خروجی تماس معمولاً باز رله.امتیاز تماس: AC 250V/3A DC 30V/3A;
طرح کلی L*W*H(mm) 72*97.7*71.5
محیط دمای کار -10℃~+45℃
دمای ذخیره سازی -40℃~+70℃
رطوبت نسبی 95% بدون تراکم
ارتفاع 2500 متر







بعد، ابعاد، اندازه






سنج ریلی Acrel ADW200-D16-4S با پورت نوری دین ریل انرژی سنج rs485 چند کاناله 3 فاز 0





سنج ریلی Acrel ADW200-D16-4S با پورت نوری دین ریل انرژی سنج rs485 چند کاناله 3 فاز 1





راهنمای نصب ریل:






سنج ریلی Acrel ADW200-D16-4S با پورت نوری دین ریل انرژی سنج rs485 چند کاناله 3 فاز 2



ماژول های اختیاری






سنج ریلی Acrel ADW200-D16-4S با پورت نوری دین ریل انرژی سنج rs485 چند کاناله 3 فاز 3



ماژول خارجی (MTL)
12 دمای NTC خارجی.اندازه گیری
4 کانال اندازه گیری جریان باقیمانده



سنج ریلی Acrel ADW200-D16-4S با پورت نوری دین ریل انرژی سنج rs485 چند کاناله 3 فاز 4



ماژول بی سیم خارجی (AWT100)
لینک پایین RS485;Uplink 4G، 2G، NB، Lora، LoraWAN، Ethernet، WiFi، GPS، Profibus

سنج ریلی Acrel ADW200-D16-4S با پورت نوری دین ریل انرژی سنج rs485 چند کاناله 3 فاز 5

ماژول خارجی (MK)
12 کانال DI + 4 کانال DO







سنج ریلی Acrel ADW200-D16-4S با پورت نوری دین ریل انرژی سنج rs485 چند کاناله 3 فاز 6





سنج ریلی Acrel ADW200-D16-4S با پورت نوری دین ریل انرژی سنج rs485 چند کاناله 3 فاز 7
