سنسور دمای شین ATE400 دستگاه مانیتورینگ دمای بی سیم به پایانه های ترانسفورماتور

مقدار حداقل تعداد سفارش : 1 قطعه قیمت : $41.50 / Piece
محل منبع: جیانگ سو ، چین نام تجاری: Acrel
شماره مدل: ATE400

اطلاعات تکمیلی

ضمانتنامه: 1 سال پشتیبانی سفارشی: OEM، ODM
منبع تغذیه: برق را با القاء خارج کنید فرکانس بی سیم: 433.925 مگاهرتز
کاربرد: کابینت سوئیچ محدوده دما: -10℃~125℃
دقت: ± 2 ℃ فاصله انتقال: 100 متر در حالت خالی
فروش واحدها: مورد واحد اندازه بسته بندی تکی: 3X5X3 سانتی متر
وزن ناخالص مجرد: 0.100 کیلوگرم نوع بسته: محصولات در جعبه کارتن با لایه حباب هوا بسته بندی می شوند
برجسته:

300286.SZ بی سیم دماسنج

,

300286.SZ Busbar دماسنج دما

,

نمایشگر بی سیم دما ATE400

توضیحات محصول

توضیحات محصول
سنسور دمای بی سیم ATE400
سنسور دمای شین ATE400 دستگاه مانیتورینگ دمای بی سیم به پایانه های ترانسفورماتور 0
سنسور دمای شین ATE400 دستگاه مانیتورینگ دمای بی سیم به پایانه های ترانسفورماتور 1
سنسور دمای شین ATE400 دستگاه مانیتورینگ دمای بی سیم به پایانه های ترانسفورماتور 2
سنسور دمای شین ATE400 دستگاه مانیتورینگ دمای بی سیم به پایانه های ترانسفورماتور 3



عمومی

محصولات اندازه‌گیری دمای بی‌سیم برای نظارت بر دمای اتصالات کابل، تماس‌های قطع کننده مدار، میله‌های مسی، کابل‌ها و سطوح تجهیزات در تابلو برق ولتاژ متوسط ​​و ولتاژ پایین مناسب هستند و وضعیت عملکرد تجهیزات را به‌موقع، مستمر و دقیق منعکس می‌کنند. برای بهبود ایمنی تجهیزات

محصولات اندازه گیری دمای بی سیم الکتریکی سری ARTM از سه بخش تشکیل شده است: بی سیم
سنسور دما، گیرنده بی سیم و سیستم اندازه گیری دما.سنسورهای دمای بی سیم شامل 5 نوع سنسور باتری دار، ATE100، ATE200، ATE100M، ATE100P، ATE200P و 1 سنسور CT ATE400 است.دقت اندازه گیری همه سنسورها تا 1 درجه سانتیگراد است، انتقال بی سیم می تواند به 150 متر در فضای باز برسد.ATE100 و ATE100P را می توان با پیچ نصب کرد، ATE200 و ATE200P با بند سیلیکونی همراه هستند.سنسورها را می توان بر روی میله های مسی، سر کابل و غیره نصب کرد.ATE100P و 200P دارای درجه حفاظت IP68 هستند که برای فضای باز مناسب هستند.ATE400 با تسمه آلیاژی ثابت می شود و می توان آن را روی کنتاکت های قطع کننده مدار نصب کرد.



امکانات
● انتقال بی سیم، 433.925 مگاهرتز.
● پروب سنسور ایزوله.
● فاصله انتقال بی سیم، 100 متر.
● فرکانس نمونه برداری سریع، 15 ثانیه.
● دارای CT، جریان شروع بیش از 5 آمپر.
● محدوده اندازه گیری درجه حرارت گسترده، 0℃~125℃.



پارامتر فنی

فرکانس بی سیم

433.925 مگاهرتز


فاصله ارتباطی

100 متر در محوطه باز


فرکانس نمونه برداری

15 ثانیه


فرکانس انتقال

15 ثانیه


منبع انرژی

جریان راه اندازی ≥5A با CT تغذیه می شود


نصب و راه اندازی

جزر و مد با بند کابل


پروب سنسور

جدا شده


محدوده دما

-10℃~125℃


دقت، درستی

± 2 ℃


کاربرد

تماس قطع کننده ها، اتصالات بین باس بار و کابل


عمر سرویس

> 10 سال


بعد، ابعاد، اندازه
سنسور دمای شین ATE400 دستگاه مانیتورینگ دمای بی سیم به پایانه های ترانسفورماتور 4
روش نصب

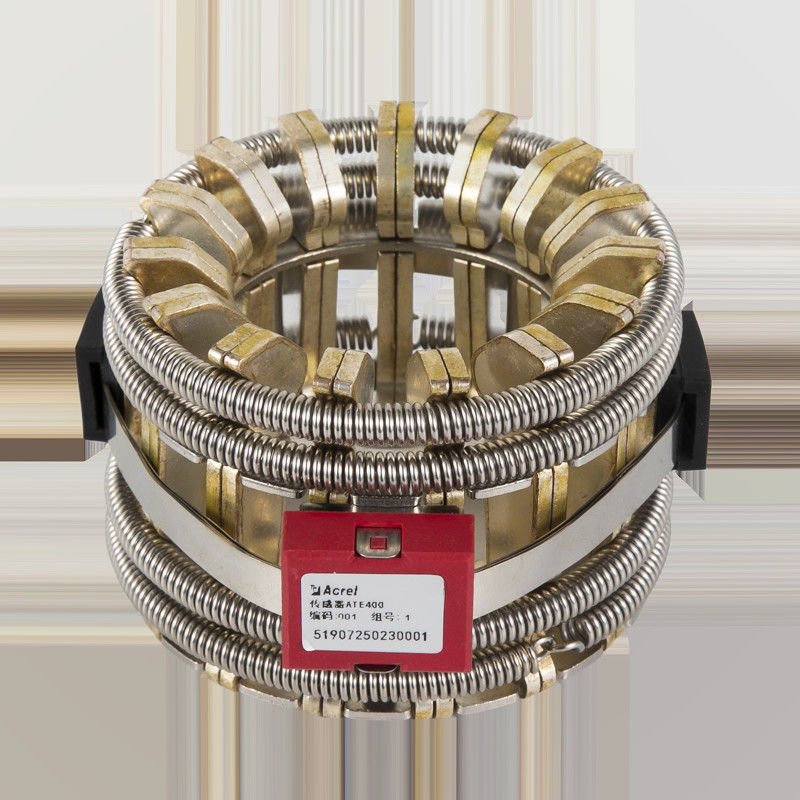

نوع مینی به نام ATE400 برای استفاده در کنتاکت های متحرک، باس بار، کابل ها و اتصالات بین باس بار و کابل مناسب است. معرفی ساختار سنسور دمای غیرفعال نوع Mini:
1. هسته سنسور دمای بی سیم ATE400
2. پایین آلیاژ، لمس با پروب دما
3. هاپ فلزی، برای تثبیت تراشه آلیاژی
تراشه 4. آلیاژی، برای CT-powered
5. واشر سیلیکونی، برای پشتیبانی از تراشه آلیاژی استفاده می شود
6. سوراخ تراشه آلیاژی، برای نصب تراشه آلیاژی استفاده می شود
سنسور دمای شین ATE400 دستگاه مانیتورینگ دمای بی سیم به پایانه های ترانسفورماتور 5
ابتدا 2 تکه تراشه آلیاژی را از سوراخ نصب هاپ فلزی عبور دهید، در همین حین تراشه های آلیاژی را تا کنید و هاپ فلزی را در وسط تراشه های آلیاژی ثابت کنید.ثانیا، تراشه های آلیاژی تا شده را از یک واشر سیلیکونی، هسته ATE400 و واشر سیلیکونی دیگر به نوبه خود عبور دهید. ثالثا، کل تراشه های آلیاژ را در اطراف محل نصب بچرخانید و تراشه های آلیاژ را منقبض کنید، سپس پیچ روی درز فلزی را ببندید.در نهایت، تراشه های آلیاژ اضافی را کم کنید.فرآیند نصب کامل در شکل های 1 تا 4 نشان داده شده است.
سنسور دمای شین ATE400 دستگاه مانیتورینگ دمای بی سیم به پایانه های ترانسفورماتور 6



پیکربندی

سنسور دمای شین ATE400 دستگاه مانیتورینگ دمای بی سیم به پایانه های ترانسفورماتور 7
همانطور که در بالا نشان داده شد، اولین پیکربندی فقط برای یک کابینت مناسب است.
دو نوع دیگر ازتنظیمات می توانند از 5 کابینت عبور کنند.



اتصال معمولی

سنسور دمای شین ATE400 دستگاه مانیتورینگ دمای بی سیم به پایانه های ترانسفورماتور 8

سنسور دمای شین ATE400 دستگاه مانیتورینگ دمای بی سیم به پایانه های ترانسفورماتور 9
نصب در سایت
سنسور دمای شین ATE400 دستگاه مانیتورینگ دمای بی سیم به پایانه های ترانسفورماتور 10
سنسور دمای شین ATE400 دستگاه مانیتورینگ دمای بی سیم به پایانه های ترانسفورماتور 11
سنسور دمای شین ATE400 دستگاه مانیتورینگ دمای بی سیم به پایانه های ترانسفورماتور 12
سنسور دمای شین ATE400 دستگاه مانیتورینگ دمای بی سیم به پایانه های ترانسفورماتور 13
سنسور دمای شین ATE400 دستگاه مانیتورینگ دمای بی سیم به پایانه های ترانسفورماتور 14
سنسور دمای شین ATE400 دستگاه مانیتورینگ دمای بی سیم به پایانه های ترانسفورماتور 15
سنسور جریان بی سیم همه نوع
سنسور دمای شین ATE400 دستگاه مانیتورینگ دمای بی سیم به پایانه های ترانسفورماتور 16
سنسور دمای شین ATE400 دستگاه مانیتورینگ دمای بی سیم به پایانه های ترانسفورماتور 17
سنسور دمای شین ATE400 دستگاه مانیتورینگ دمای بی سیم به پایانه های ترانسفورماتور 18
سنسور دمای شین ATE400 دستگاه مانیتورینگ دمای بی سیم به پایانه های ترانسفورماتور 19
سنسور دمای شین ATE400 دستگاه مانیتورینگ دمای بی سیم به پایانه های ترانسفورماتور 20
سنسور دمای شین ATE400 دستگاه مانیتورینگ دمای بی سیم به پایانه های ترانسفورماتور 21
سنسور دمای شین ATE400 دستگاه مانیتورینگ دمای بی سیم به پایانه های ترانسفورماتور 22
